Badania nieniszczące (NDT) odgrywają kluczową rolę w zapewnieniu jakości i bezpieczeństwa w przemyśle spawalniczym. Dzięki technikom takim jak radiografia, ultradźwięki czy testy magnetyczne, możliwe jest precyzyjne wykrywanie defektów bez uszkadzania badanych spoin. W tym artykule opiszemy różnorodne metody badań NDT, ich zastosowania oraz korzyści płynące z regularnego stosowania tych technik.
Czym są badania nieniszczące?
Badania nieniszczące (NDT, z ang. Non-Destructive Testing) stanowią grupę metod analitycznych wykorzystywanych w przemyśle do oceny właściwości materiału, komponentu, struktury czy systemu bez uszkadzania badanego obiektu. Dzięki NDT można identyfikować potencjalne defekty i nieprawidłowości, które mogłyby wpłynąć na funkcjonowanie i bezpieczeństwo konstrukcji, bez konieczności przerywania eksploatacji lub niszczenia elementów.
Cel stosowania badań nieniszczących NDT
Głównym celem badania NDT jest zapewnienie ciągłości i bezpieczeństwa operacji przemysłowych poprzez wczesne wykrywanie wad, które mogą prowadzić do awarii. Jest to szczególnie ważne w branżach, gdzie awaria może spowodować poważne konsekwencje ekonomiczne i środowiskowe, takich jak przemysł naftowy, lotniczy, budowlany czy motoryzacyjny.
Zalety NDT
Badania NDT oferują szereg zalet, które czynią je niezastąpionym narzędziem w wielu sektorach przemysłu:
- Bezpieczeństwo: Możliwość badania komponentów podczas ich normalnej eksploatacji minimalizuje ryzyko awarii.
- Oszczędność: Eliminuje koszty związane z przestojami produkcyjnymi i zniszczeniem części podczas testowania.
- Czas: Szybka i efektywna diagnostyka pozwala na natychmiastową reakcję w przypadku wykrycia wad.
- Dokładność: Wysoka precyzja i możliwość dostosowania metod do specyficznych wymagań aplikacyjnych.
Rodzaje defektów wykrywanych przez badania NDT
Metody badań nieniszczących są w stanie wykryć różnorodne typy defektów, w tym:
- Pęknięcia: Najczęściej wykrywane defekty, mogące prowadzić do poważnych awarii.
- Porowatość: Małe puste przestrzenie wewnątrz metalu, które mogą wpływać na jego wytrzymałość.
- Wtrącenia: Obce materiały w metalu, które mogą obniżyć jego właściwości mechaniczne.
- Nieciągłości spoin: Wady w spoinach, które mogą osłabić strukturę i prowadzić do jej uszkodzenia.
Badania NDT, dzięki swojej wszechstronności i efektywności, są niezastąpionym narzędziem w nowoczesnym przemyśle, zapewniającym nie tylko bezpieczeństwo, ale i optymalizację procesów produkcyjnych oraz utrzymanie najwyższej jakości produktów.
Główne metody badań nieniszczących NDT w spawalnictwie
W spawalnictwie, badania nieniszczące (NDT) są niezbędne do zapewnienia jakości i bezpieczeństwa spoin oraz całości konstrukcji. Istnieje kilka kluczowych metod NDT, które są powszechnie stosowane w tej dziedzinie. Każda z nich ma swoje specyficzne zastosowania i zalety w zależności od rodzaju materiału i wymagań projektowych.
Radiografia (RT)
Zasada działania: Radiografia wykorzystuje promieniowanie rentgenowskie lub gamma do przechwytywania obrazu wewnętrznej struktury spoiny na kliszy fotograficznej lub cyfrowym detektorze. Zastosowanie: Metoda ta pozwala wykrywać defekty spoin, takie jak pęknięcia, porowatość, czy wtrącenia. Zapewnia bardzo dokładny obraz wewnętrznych defektów, umożliwiając ocenę jakości spoiny w sposób, który byłby niemożliwy do osiągnięcia przy użyciu wielu innych technik.
Ultradźwięki (UT)
Zasada działania: Metoda ultradźwiękowa polega na wysyłaniu fal ultradźwiękowych przez spoinę i analizie echa, które powraca po odbiciu od granic defektów wewnętrznych. Zastosowanie: Ultradźwięki są szczególnie efektywne w wykrywaniu defektów umiejscowionych głęboko w materiale, takich jak pęknięcia czy delaminacje. Badanie ultradźwiękowe pozwala na szybką i dokładną ocenę większych obszarów oraz dostarcza informacji o lokalizacji i rozmiarze wad.
Magnetyczne testy cząstek (MT)
Zasada działania: Metoda ta wykorzystuje pole magnetyczne do wykrywania powierzchniowych i podpowierzchniowych nieciągłości w materiałach ferromagnetycznych. Zastosowanie: MT jest skuteczne w wykrywaniu pęknięć, które znajdują się na lub tuż pod powierzchnią materiału. Jest to proste i szybkie badanie dające wyniki łatwe do interpretacji wyniki.
Badanie penetracyjne (PT)
Zasada działania: Penetranty są płynami, które aplikuje się na czystą powierzchnię spoiny. Po odpowiednim czasie penetracji, nadmiar płynu jest usuwany, a na powierzchni mogą zostać widoczne ślady penetrantu w miejscach, gdzie znajdują się defekty. Zastosowanie: Test pozwala wykryć pęknięcia, pory i innych defekty otwarte na powierzchni materiału. Jest to bardzo czuła metoda, zdolna do wykrywania nawet najmniejszych defektów powierzchniowych.
Badanie wizualne (VT)
Zasada działania: Jest to najprostsza forma badań nieniszczących, polegająca na dokładnym oglądaniu i ocenie spoin pod względem ich wyglądu zewnętrznego. Zastosowanie: Może być stosowana jako pierwszy etap kontroli jakości, wykrywający oczywiste wady, takie jak nierówności, pęknięcia powierzchniowe czy błędy w wymiarach. Oczywistą zaletą tej metody jest jej niski koszt, prostota wykonania i uzyskanie natychmiastowych wyników.
Każda z tych metod NDT ma swoje specyficzne zastosowania i może być stosowana samodzielnie lub w kombinacji z innymi, aby zapewnić kompleksową ocenę jakości spawanych konstrukcji. Dobór odpowiedniej metody zależy od specyfikacji materiałowych, dostępności sprzętu i wymagań dotyczących jakości.
-
Spawarka MMA – system Smart Select – TIG Liftarc – 200 A – cykl pracy 60% – Hot Start – Arc Force – Anti-Stick – VRD
529,00 zł499,00 zł -
Zgrzewarka do kołków S-STUD2500 – wysokowydajna zgrzewarka 4 199,00 zł
-

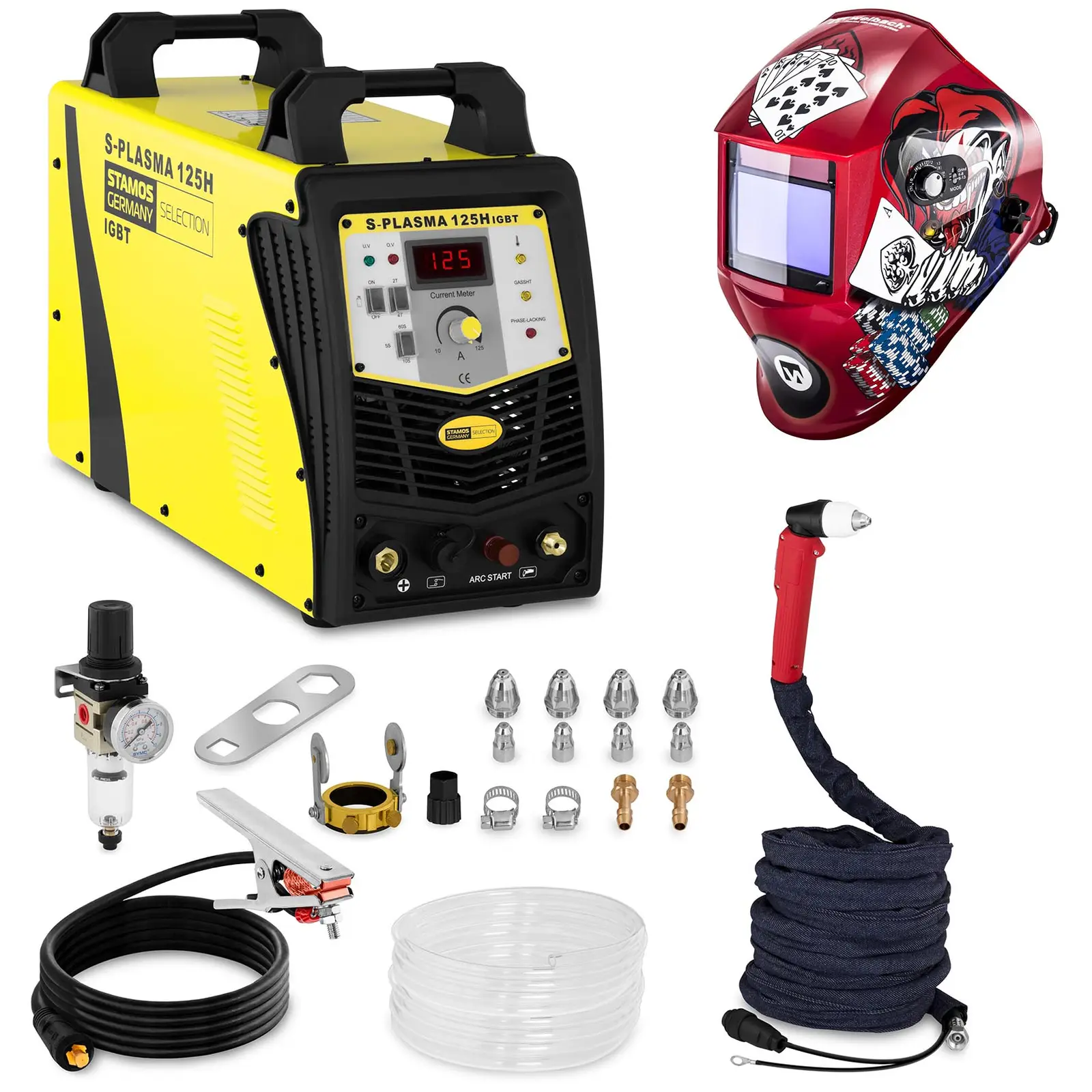

Przecinarka plazmowa – 125 A – 400 V – łuk pilotujący + Maska spawalnicza – Pokerface – Professional
4 449,00 zł4 049,00 zł -
Spawarka wielofunkcyjna – TIG AC/DC – MMA – 250 A – cięcie 50 A – cykl pracy 60% – Puls
2 499,00 zł2 299,00 zł
Proces badania nieniszczącego spoin
Badania nieniszczące spoin to kluczowy element zapewnienia jakości w procesach spawalniczych. Proces badania NDT jest szczegółowy i wymaga staranności, aby efektywnie identyfikować potencjalne defekty i zapewnić bezpieczeństwo konstrukcji. Oto krótki przewodnik, jak przeprowadzić badania NDT spoin:
Wybór metody badania
- Ocena materiału i spoiny: Pierwszym krokiem jest zrozumienie właściwości materiału i rodzaju spoiny, które mają zostać zbadane. To decyduje o wyborze najodpowiedniejszej metody NDT (np. ultradźwięki, radiografia, badanie penetracyjne).
- Dostosowanie do wymagań projektu: W zależności od specyfikacji projektu, niektóre metody mogą być bardziej odpowiednie ze względu na dokładność, głębokość penetracji badania czy szybkość przeprowadzenia.
Przygotowanie spoiny do badania
- Czyszczenie spoiny: Przed przystąpieniem do badania, spoina musi być dokładnie oczyszczona z wszelkich zanieczyszczeń, takich jak olej, rdza, farba czy inne powłoki, które mogłyby wpłynąć na wyniki badania.
- Dostępność spoiny: Należy również upewnić się, że dostęp do spoiny jest nieograniczony z wszystkich stron, które mają być badane.
Wykonanie badania
- Kalibracja urządzeń: Przed rozpoczęciem, wszystkie urządzenia i narzędzia używane do badania muszą być odpowiednio skalibrowane, aby zapewnić dokładność wyników.
- Aplikacja metody badawczej: Wykonanie badania zgodnie z wybraną metodą. Na przykład, w przypadku ultradźwięków, należy zastosować odpowiednią ilość środka sprzęgającego i umiejętnie przesuwać głowicę po powierzchni spoiny.
- Dokumentacja procesu: Ważne jest, aby każdy etap badania był udokumentowany — od parametrów urządzeń, przez konkretne ustawienia, aż po wyniki.
Interpretacja wyników
- Analiza: Analiza danych w badaniach nieniszczących (NDT) jest kluczowym etapem, który wymaga zarówno specjalistycznej wiedzy, jak i doświadczenia technicznego. Zadanie to polega na odczytaniu i interpretacji zebranych danych, co jest niezbędne do oceny stanu badanej spoiny i zapewnienia bezpieczeństwa konstrukcji.
- Raportowanie: Sporządzenie szczegółowego raportu z badania, zawierającego wszystkie znalezione defekty, ich lokalizację, rodzaj i potencjalne wpływ na bezpieczeństwo i funkcjonalność spoiny.
Postępowanie po badaniu
- Decyzja o dalszych działaniach: Na podstawie wyników badania podejmowane są decyzje o ewentualnej naprawie spoiny, dodatkowych testach lub akceptacji spoiny jako spełniającej standardy.
- Działania korygujące: W przypadku wykrycia defektów, odpowiednie działania naprawcze powinny zostać zaimplementowane, aby usunąć wady i poprawić jakość spoiny.
Prowadzenie regularnych badań NDT jest kluczowe dla utrzymania wysokiej jakości i bezpieczeństwa konstrukcji spawanych. Skrupulatne wykonanie każdego z powyższych kroków zapewnia, że każda spoina spełnia wymagane standardy i przyczynia się do długotrwałej wytrzymałości konstrukcji.
-

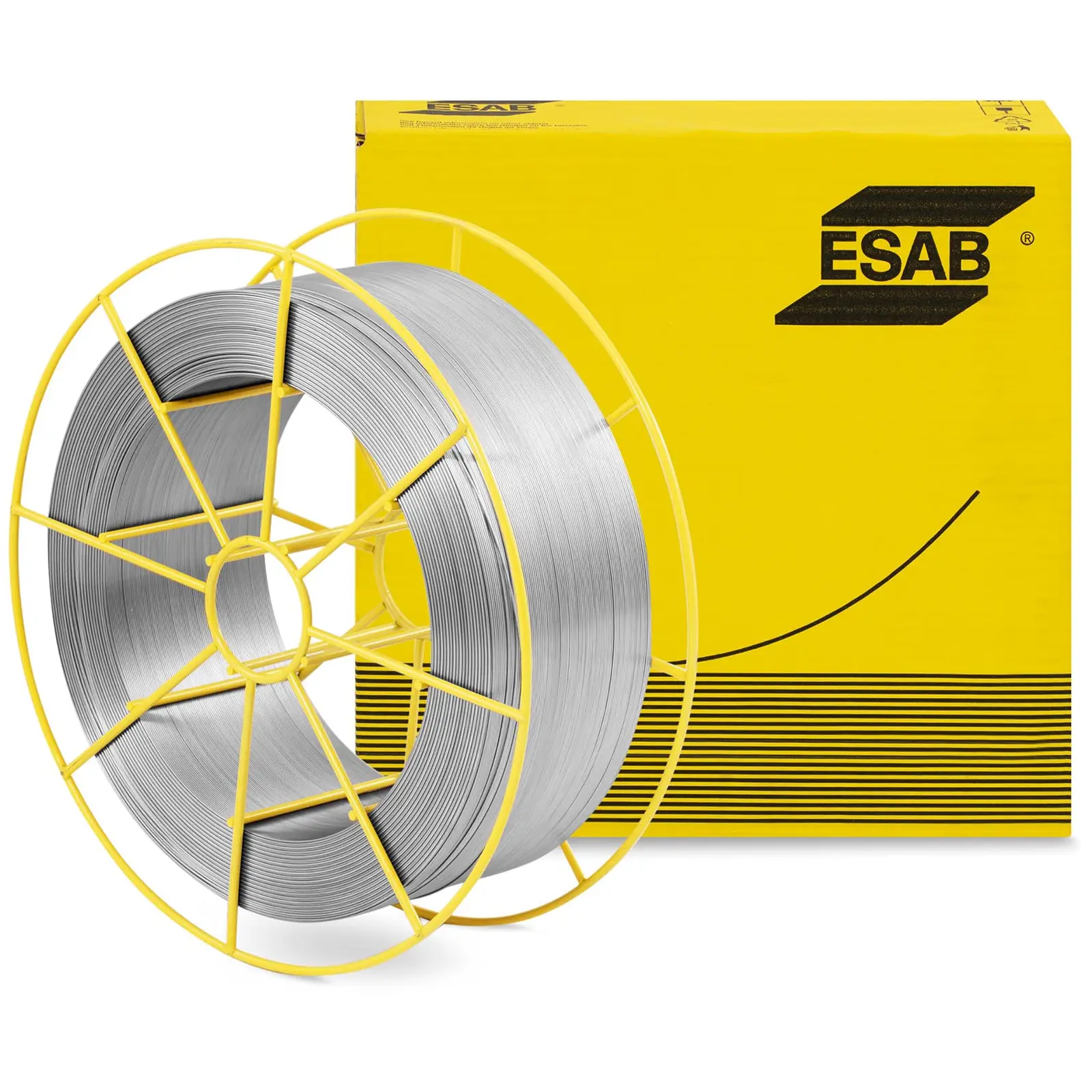

Drut spawalniczy – austenityczny – drut lity – do stali nierdzewnej – 1 mm – 15 kg
1 349,00 zł1 249,00 zł -
Części zapasowe – do CUT-40 / CUT-50 – duży zestaw 219,00 zł
-
Uchwyt spawalniczy do migomatu – MIG500 – 4 m x 16 mm² – 500 A CO2/ 450 A mix – chłodzenie wodą
699,00 zł629,00 zł -
Wózek spawalniczy – 3 półki – 80 kg
359,00 zł329,00 zł
Korzyści płynące z regularnego stosowania badań NDT w spawaniu
Regularne stosowanie badań nieniszczących (NDT) w spawaniu przynosi wiele korzyści, zarówno z punktu widzenia bezpieczeństwa, jakości wykonania oraz ekonomicznego. Oto kluczowe zalety, które wynikają z systematycznego wdrażania badań NDT w procesach spawalniczych:
Zapewnienie jakości i zgodności ze standardami
- Dokładna kontrola jakości: Regularne badania NDT umożliwiają dokładne monitorowanie i ocenę jakości spoin, co jest kluczowe w branżach wymagających wysokiej precyzji, takich jak lotnictwo czy budownictwo.
- Zgodność z normami: NDT pozwala na sprawdzenie, czy wykonany spaw spełnia międzynarodowe standardy bezpieczeństwa i jakości, co jest istotne przy certyfikacji produktów i systemów.
Zapobieganie awariom i przedłużanie żywotności konstrukcji
- Wczesne wykrywanie wad: Regularne badania pozwalają na wczesne identyfikowanie potencjalnych wad, zanim przerodzą się one w poważne uszkodzenia, co może zapobiegać kosztownym awariom.
- Przedłużenie trwałości: Dzięki wykrywaniu i naprawie defektów, konstrukcje spawane mogą być eksploatowane bezpiecznie przez dłuższy czas, co wpływa na optymalizację kosztów.
Optymalizacja procesów produkcyjnych
- Poprawa efektywności produkcji: Systematyczne badania NDT pomagają w identyfikacji obszarów wymagających poprawy w procesach spawalniczych, co może prowadzić do ich optymalizacji i automatyzacji.
- Redukcja strat materiałowych: Dzięki wykrywaniu defektów przed finalnym zastosowaniem spawanych elementów, możliwe jest zredukowanie strat materiałowych.
Bezpieczeństwo pracy
- Ochrona pracowników: Regularne badania NDT zmniejszają ryzyko wypadków spowodowanych niespodziewanymi awariami strukturalnymi, co jest kluczowe w branżach, gdzie bezpieczeństwo jest na pierwszym miejscu.
- Podnoszenie standardów bezpieczeństwa: Systematyczne badania przyczyniają się do podnoszenia ogólnych standardów bezpieczeństwa w branży, poprzez promowanie najlepszych praktyk i technologii.
Wzmocnienie wiarygodności i reputacji firmy
- Zbudowanie zaufania klientów: Regularne i skrupulatne badania NDT są dowodem na zaangażowanie firmy w dostarczanie produktów najwyższej jakości.
- Poprawa konkurencyjności: Firmy stosujące standardy NDT są postrzegane jako bardziej odpowiedzialne i nowoczesne, co może przyczyniać się do zwiększenia ich konkurencyjności na rynku.
Regularne stosowanie badań nieniszczących w spawaniu jest zatem nie tylko kwestią spełnienia formalnych wymogów, ale również strategicznym wyborem, który przynosi realne korzyści biznesowe, technologiczne i operacyjne.
Zastosowanie badań nieniszczących w praktyce
Badania nieniszczące NDT są stosowane w różnorodnych branżach, gdzie jakość i bezpieczeństwo spoin mają kluczowe znaczenie. Poniżej przedstawiamy kilka przypadków użycia, które ilustrują skuteczność i wszechstronność badań NDT w praktyce przemysłowej.
Przemysł lotniczy
- Zastosowanie: Kontrola spoin w kluczowych komponentach samolotów, takich jak skrzydła, kadłuby czy silniki.
- Metody NDT: Ultradźwięki (UT) i radiografia (RT) są często stosowane do wykrywania wewnętrznych defektów, które mogłyby wpłynąć na integralność i bezpieczeństwo lotu.
Budownictwo i infrastruktura
- Zastosowanie: Inspekcja spoin w konstrukcjach stalowych mostów, wieżowców i innych dużych konstrukcji.
- Metody NDT: Wizualna inspekcja, testy magnetyczne (MT) i ultradźwiękowe, które pomagają w identyfikacji potencjalnych słabych punktów przed finalnym zastosowaniem w konstrukcji.
Przemysł energetyczny
- Zastosowanie: Badanie spoin rurociągów i zbiorników przechowujących substancje chemiczne czy paliwa.
- Metody NDT: Radiografia i ultradźwięki, zapewniające bezpieczeństwo i ciągłość pracy w instalacjach energetycznych.
Produkcja motoryzacyjna
- Zastosowanie: Kontrola spoin w kluczowych elementach pojazdów, takich jak ramy, osie czy elementy zawieszenia.
- Metody NDT: Penetranty (PT) i inspekcja magnetyczna, szczególnie przydatne przy badaniu elementów narażonych na intensywne obciążenia mechaniczne.
