Palowanie to kluczowa technika w budownictwie, które umożliwia wykonanie solidnych fundamentów. Palowanie fundamentów jest stosowane głównie tam, gdzie warunki gruntowe nie pozwalają na tradycyjne techniki budowlane, oferując stabilność i bezpieczeństwo różnych obiektów. W tym artykule przyjrzymy się szczegółowo różnym rodzajom pali fundamentowych, procesowi ich instalacji oraz sprzętowi wykorzystywanemu w tej technologii.
Palowanie to kluczowa technika w budownictwie, które umożliwia wykonanie solidnych fundamentów. Palowanie fundamentów jest stosowane głównie tam, gdzie warunki gruntowe nie pozwalają na tradycyjne techniki budowlane, oferując stabilność i bezpieczeństwo różnych obiektów. W tym artykule przyjrzymy się szczegółowo różnym rodzajom pali fundamentowych, procesowi ich instalacji oraz sprzętowi wykorzystywanemu w tej technologii.
Co to jest palowanie fundamentów?
Palowanie fundamentów to specjalistyczna technika inżynierii budowlanej, używana do wzmacniania podłoża pod przyszłe konstrukcje przez wbijanie długich, mocnych elementów, zwanych palami, w głębokie warstwy ziemi. Celem tej metody jest przeniesienie obciążenia budowli na bardziej stabilne warstwy gruntów, zdolne do wytrzymania ciężaru, co jest kluczowe w miejscach o słabym, nietrwałym lub nierównomiernym gruncie. Pale wykonane mogą być z różnych materiałów, takich jak stal, beton czy drewno, i są instalowane przy użyciu różnorodnych technik, w zależności od warunków geologicznych i wymagań projektowych.
Proces ten nie tylko zwiększa stabilność i bezpieczeństwo konstrukcji, ale także pozwala na budowę w miejscach, które bez zastosowania pali byłyby nieprzystępne dla standardowych metod budowlanych. Palowanie jest stosowane w wielu projektach, od małych budynków mieszkalnych po wielkie struktury przemysłowe i infrastrukturalne, co potwierdza wszechstronność i efektywność tej metody.
Kiedy stosuje się fundamenty na palach?
Fundamenty na palach są stosowane w warunkach, gdzie tradycyjne metody budowlane nie są wystarczające lub efektywne. Oto kilka scenariuszy, w których inżynierowie często decydują się na zastosowanie tej techniki:
Słabe warunki gruntowe: Gdy grunt na miejscu budowy jest zbyt miękki, luźny lub zawiera dużo wody, pale są wbijane do głębszych, bardziej stabilnych warstw ziemi, aby zapewnić odpowiednią nośność.
Wysoki poziom wód gruntowych: W rejonach z wysokim poziomem wód gruntowych, gdzie tradycyjne fundamenty mogłyby osiadać lub być narażone na uszkodzenia przez wodę, palowanie pozwala uniknąć tych problemów przez stabilizację fundamentów powyżej problematycznych warstw.
Obciążenie dynamiczne: Miejsca narażone na dużą aktywność sejsmiczną i obciążenia dynamiczne wymagają fundamentów, które mogą lepiej absorbować i rozpraszać energię. Pale zapewniają dodatkową stabilność strukturalną.
Ograniczenia miejsca budowy: W ciasnych miejskich lokalizacjach, gdzie przestrzeń jest ograniczona, a sąsiednie budynki mogą wpływać na warunki gruntowe, palowanie umożliwia bezpieczne przekazanie obciążeń pionowych w dół, zamiast rozprzestrzeniania ich poziomo.
Ekspansja pionowa budynku: W przypadku rozbudowy istniejących struktur w pionie, dodatkowe obciążenia wymagają solidniejszego wsparcia. W takich przypadkach pale dodatkowo wzmacniają istniejące fundamenty, zapewniając bezpieczeństwo strukturalne nowych pięter.
Rodzaje pali fundamentowych
W budownictwie stosuje się różne rodzaje pali fundamentowych, dostosowane do specyficznych potrzeb projektu i warunków gruntowych:
Pale betonowe: Są to jedne z najczęściej używanych pali, cenione za ich trwałość. Dzięki swojej masie i wytrzymałości dobrze sprawdzają się w przekazywaniu obciążeń z konstrukcji do stabilnych warstw geologicznych.
Pale stalowe: Stalowe pale są bardzo wytrzymałe na obciążenia osiowe i ścinające, a także na działanie korozji, jeśli są odpowiednio zabezpieczone.
Pale drewniane: Obecnie używane głównie w mniej wymagających warunkach, z umiarkowanymi obciążeniami lub w budownictwie ekologicznym.
Pale wkręcane: Pale te instaluje się poprzez wkręcanie w grunt. Metoda ta jest szybka, efektywna i generuje mniej hałasu oraz wibracji niż metody wbijania, co jest korzystne w gęsto zabudowanych obszarach.
Pale wibrowane: Stosowane przede wszystkim w gruntach sypkich, jak piaski i żwiry, gdzie wibracje pomagają zminimalizować tarcie gruntu wokół pala, umożliwiając ich głębsze zatapianie.
Mikropale: Szczególnie przydatne w projektach modernizacyjnych, wzmocnieniach struktur czy w budownictwie miejskim, gdzie przestrzeń na duży sprzęt budowlany jest ograniczona.
Wybór odpowiedniego rodzaju pali zależy od wielu czynników, takich jak typ gruntu, obciążenie, które fundament musi udźwignąć, oraz warunki środowiskowe.
Sprzęt używany przy palowaniu fundamentów
Palowanie fundamentów wymaga specjalistycznego sprzętu, który zapewnia efektywne i bezpieczne wykonanie prac. Oto najważniejsze rodzaje maszyn używanych w procesie palowania:
Kafar spalinowy: To mobilne urządzenie wykorzystywane do wbijania pali w grunt. Kafary spalinowe są szczególnie efektywne w miejscach trudno dostępnych lub na małych placach budowy, gdzie ich mobilność i łatwość obsługi pozwalają na szybką realizację projektu. Ich działanie polega na generowaniu silnych uderzeń, które sukcesywnie wbijają pale w ziemię.
Młoty hydrauliczne: Są to jedne z najczęściej stosowanych narzędzi do wbijania pali. Młoty hydrauliczne montowane są zazwyczaj na koparkach lub specjalnych platformach i mogą być używane do wbijania pali betonowych, stalowych czy drewnianych w różnego rodzaju gruntach.
Wiertnice: Używane do instalacji pali wkręcanych i mikropali. Wiertnice umożliwiają precyzyjne wykonywanie otworów w gruntach, co jest niezbędne przy montażu pali wrażliwych na uszkodzenia strukturalne.
Wibromłoty: Narzędzia te są wykorzystywane głównie do wbijania pali wibrowanych w gruntach sypkich, jak piasek czy żwir. Wibromłoty generują wysoką częstotliwość wibracji, która pomaga „upłynniać” grunt wokół pala, umożliwiając jego głębsze zatapianie z mniejszym oporem.
Użycie odpowiedniego sprzętu jest kluczowe dla zapewnienia bezpieczeństwa fundamentów palowych. Dzięki nowoczesnym technologiom proces ten jest coraz bardziej efektywny i może być dostosowany do specyficznych wymagań każdego projektu budowlanego.
-
Kafar spalinowy – 1500 W

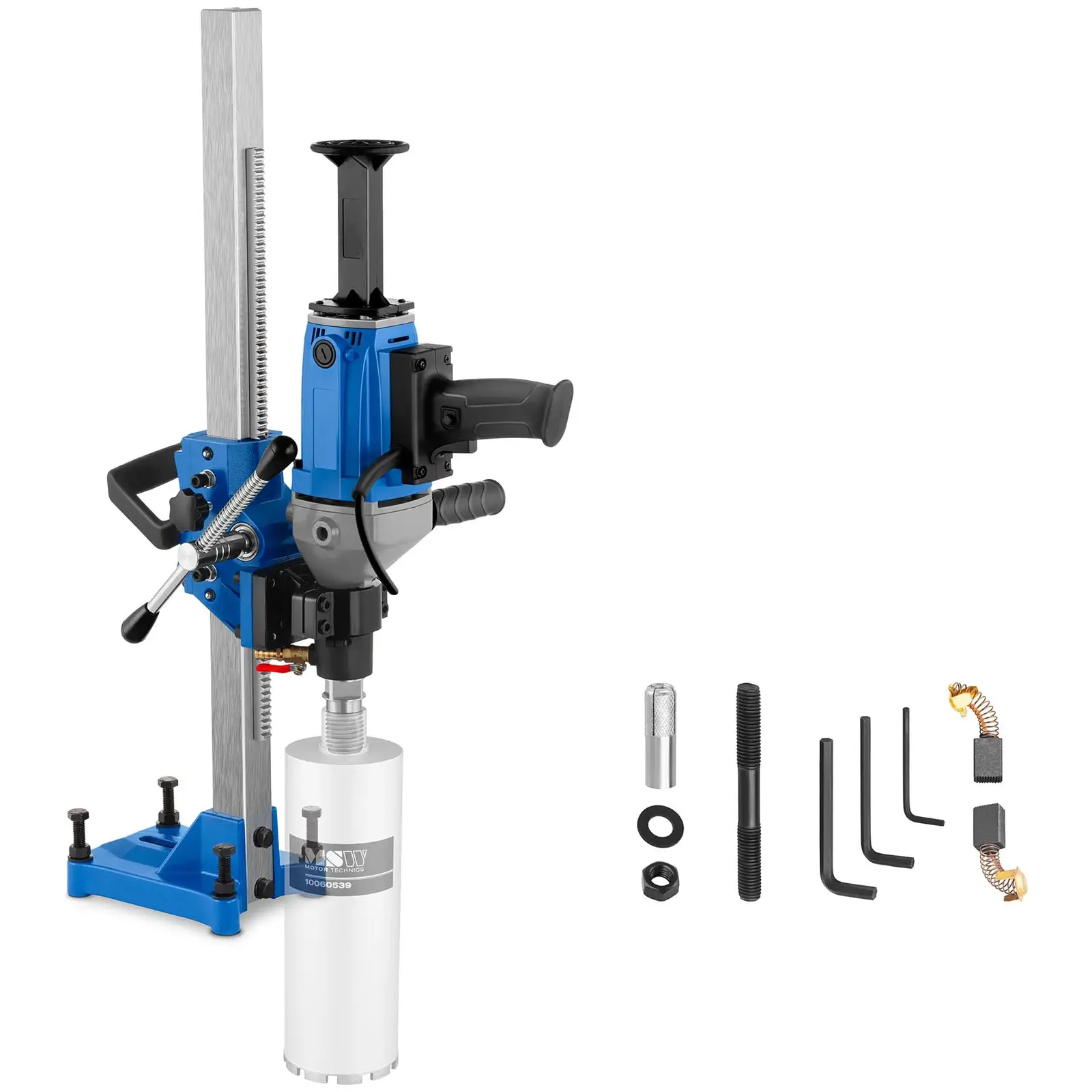

1 649,00 zł1 499,00 zł - Wiertnica do betonu – 3700 W – 610 obr./min 4 899,00 zł
-
Wiertnica do betonu – 152 mm – 2880 W
1 199,00 zł1 099,00 zł -
Wiertło diamentowe koronowe – Ø82 mm – 200 mm – 95 HRB – M16
159,00 zł149,00 zł
Palowanie fundamentów – opis procesu
Proces palowania jest kluczowym elementem przygotowania fundamentów w budownictwie. Poniżej przedstawiamy krótki zarys tego, jak przebiega proces instalacji pali pod fundamenty:
Planowanie i projektowanie: Pierwszym krokiem jest przeprowadzenie szczegółowych badań geotechnicznych gruntu, na podstawie których inżynierowie mogą zaprojektować odpowiedni system palowania. Należy uwzględnić rodzaj gruntu, głębokość stabilnych warstw geologicznych, obciążenie przyszłej konstrukcji oraz lokalne warunki środowiskowe.
Przygotowanie terenu: Przed rozpoczęciem właściwych prac należy przygotować plac budowy, co może obejmować wytyczenie terenu, usunięcie roślinności i innych przeszkód, a także wstępne prace ziemne.
Wybór i transport pali: Zgodnie z projektem wybierane są odpowiednie pale (betonowe, stalowe, drewniane lub inne) i transportowane na miejsce budowy.
Instalacja urządzeń do palowania: Na plac budowy dostarczane są maszyny takie jak kafary spalinowe, młoty hydrauliczne, wiertnice czy wibromłoty, które będą używane do wbijania lub wkręcania pali.
Wbijanie lub wkręcanie pali: Zależnie od typu pali, są one wbijane lub wkręcane w grunt. Proces ten wymaga precyzji i kontroli, aby zapewnić, że pale są umieszczane zgodnie z zaplanowanym układem i na odpowiedniej głębokości.
Kontrola i testy obciążeniowe: Po zainstalowaniu pali przeprowadza się testy obciążeniowe, aby upewnić się, że są one w stanie przenosić przewidywane obciążenia. Testy te są niezbędne dla potwierdzenia stabilności i bezpieczeństwa konstrukcji.
Zalewanie pali betonem: Niektóre typy pali mogą wymagać zalewania betonem po osiągnięciu odpowiedniej głębokości, co dodatkowo zwiększa ich wytrzymałość i stabilność.
Dokumentacja i raportowanie: Na każdym etapie procesu palowania dokumentowane są wszelkie wykonane prace. Dokumentacja ta jest niezbędna do zapewnienia zgodności z normami budowlanymi oraz jako baza danych dla przyszłych inspekcji i konserwacji.
Proces palowania jest złożony i wymaga zastosowania specjalistycznego sprzętu oraz doświadczenia. Każdy krok musi być dokładnie zaplanowany i wykonany z największą precyzją, aby zapewnić długoterminową wytrzymałość i bezpieczeństwo budowanej konstrukcji.
Ile kosztuje palowanie fundamentów?
Koszty palowania fundamentów w Polsce mogą znacząco różnić się w zależności od specyfikacji projektu oraz lokalnych stawek za robociznę. Oto orientacyjne ceny za materiały i przeprowadzenie prac:
Koszt materiałów (pale): Cena za pale fundamentowe zależy od ich typu. Pale betonowe zwykle kosztują od 150 zł do 300 zł za metr bieżący, natomiast pale stalowe są droższe i mogą osiągać ceny od 250 zł do nawet 500 zł za metr. Drewniane pale są najtańszą opcją, z cenami oscylującymi wokół 100 zł do 200 zł za metr.
Koszt wykonania: Prace związane z palowaniem mogą obejmować wiele czynności, takich jak wiercenie, wbijanie, czy testowanie pali. Koszt robocizny i wynajmu sprzętu to zazwyczaj główne składniki całkowitych kosztów projektu. Orientacyjnie, koszty instalacji pali mogą wynosić od 50 zł do 150 zł za metr kwadratowy, w zależności od złożoności projektu i użytych technik. Koszty te mogą wzrosnąć, jeśli warunki gruntowe są wyjątkowo trudne lub wymagany jest specjalistyczny sprzęt.
Ostateczne koszty projektu palowania fundamentów będą zależały od całkowitej długości użytych pali, ich typu oraz od lokalnych warunków, które mogą wpływać na konieczność zastosowania bardziej zaawansowanych technik i sprzętu. Warto również uwzględnić dodatkowe opłaty za projektowanie i nadzór inżynierski, które są niezbędne dla zapewnienia bezpieczeństwa i trwałości konstrukcji.
