Na czym polega spawanie pachwinowe?
Spawanie pachwinowe to jedna z najbardziej rozpowszechnionych metod łączenia metali, stosowana w wielu sektorach przemysłu dzięki swojej efektywności i trwałości. Zrozumienie tego procesu jest kluczowe dla każdego, kto chce profesjonalnie zajmować się spawaniem.
Definicja i charakterystyka spawania pachwinowego
Spawanie pachwinowe polega na łączeniu dwóch elementów pod kątem, zwykle 90 stopni, co tworzy spoinę w kształcie litery „V” lub „L”. Metoda ta jest niezwykle ceniona za swoją zdolność do tworzenia mocnych, trwałych połączeń, które są kluczowe w konstrukcjach nośnych i w produkcji maszyn wymagających szczególnej wytrzymałości mechanicznej.
Zastosowanie spawania pachwinowego
Technika ta znajduje zastosowanie w wielu dziedzinach, takich jak budownictwo, produkcja maszyn, przemysł motoryzacyjny i stoczniowy. W budownictwie spawanie pachwinowe jest używane do łączenia belek stalowych, natomiast w motoryzacji przy produkcji ram pojazdów czy w konstrukcji kadłubów statków.
Przegląd metod spawania pachwinowego
Istnieje kilka technik spawania pachwinowego, z których każda ma swoje unikalne zastosowania i wymagania techniczne:
- Spawanie MAG (Metal Active Gas): Używa się go głównie w przemyśle ciężkim do szybkiego spawania grubych materiałów.
- Spawanie elektrodą otuloną (MMA): Charakteryzuje się dużą wszechstronnością i możliwością zastosowania w trudnych warunkach zewnętrznych.
- Spawanie MIG (Metal Inert Gas): Idealne do spawania cienkich i średniej grubości metali, gwarantując wysoką jakość i czystość spoiny.
- Spawanie TIG (Tungsten Inert Gas): Zapewnia bardzo dobrą kontrolę nad procesem spawania, co jest konieczne przy precyzyjnych zastosowaniach.
Każda z tych metod ma swoje zalety i wymagania sprzętowe, co pozwala na dobranie odpowiedniej techniki spawania do konkretnego zastosowania i materiału.
Techniki spawania pachwinowego
Przyjrzyjmy się teraz bliżej każdej z wyżej wymienionych technik spawania pachwinowego, aby zrozumieć ich specyfikę oraz odpowiednio dobrać metodę do charakteru pracy i rodzaju materiału, z którym pracujemy.
Spawanie pachwinowe MAG
- Opis: Metoda MAG wykorzystuje aktywny gaz ochronny (zazwyczaj dwutlenek węgla lub mieszanki zawierające argon) i elektrodę ciągłą. Jest to proces półautomatyczny.
- Zastosowanie: Najczęściej stosowane w spawaniu stali niskowęglowych i niskostopowych.
- Wskazówki: Optymalne efekty osiąga się, utrzymując stabilną odległość między palnikiem a spawanym materiałem oraz odpowiednią szybkość spawania.
Spawanie pachwinowe elektrodą otuloną (MMA)
- Opis: MMA to technika spawania łukowego z użyciem elektrody otulonej. Łuk elektryczny jest tworzony między elektrodą a materiałem spawanym.
- Zastosowanie: Szeroko stosowana na budowach, przy naprawie sprzętu ciężkiego i w miejscach trudno dostępnych.
- Wskazówki: Ważne jest, aby dokładnie oczyścić spawaną powierzchnię i dobrać odpowiedni rodzaj elektrody do spawanego materiału.
Spawanie pachwinowe MIG
- Opis: Metoda MIG używa inertnego gazu ochronnego, zazwyczaj argonu, i elektrody drutowej. Jest to proces szybki i efektywny.
- Zastosowanie: Idealne do spawania cienkich blach oraz aluminium.
- Wskazówki: Aby uzyskać dobrą jakość spawu, istotne jest utrzymanie czystości w miejscu spawania oraz właściwe ustawienie parametrów spawarki.
Spawanie pachwinowe TIG
- Opis: W metodzie TIG wykorzystuje się elektrodę wolframową, która nie ulega stopieniu, i inertny gaz ochronny (argon lub hel).
- Zastosowanie: Doskonałe do precyzyjnego spawania wysokojakościowego, stosowane przy spawaniu stali nierdzewnej, tytanu i innych metali kolorowych.
- Wskazówki: Kluczowe jest precyzyjne kontrolowanie łuku spawalniczego oraz odpowiednia prędkość spawania, aby uniknąć przegrzania materiału.
Każda z technik spawania pachwinowego ma swoje specyficzne zastosowania i wymagania. Wybór odpowiedniej metody zależy od rodzaju materiału, wymagań projektu oraz dostępności sprzętu.
-
Spawarka wielofunkcyjna – MIG/MAG – 200 A – MMA – cięcie 50 A – TIG Liftarc
2 199,00 zł2 049,00 zł -
Spawarka TIG – AC/DC – 250 A – cykl pracy 60% – 2T/4T – MMA 2 149,00 zł
-

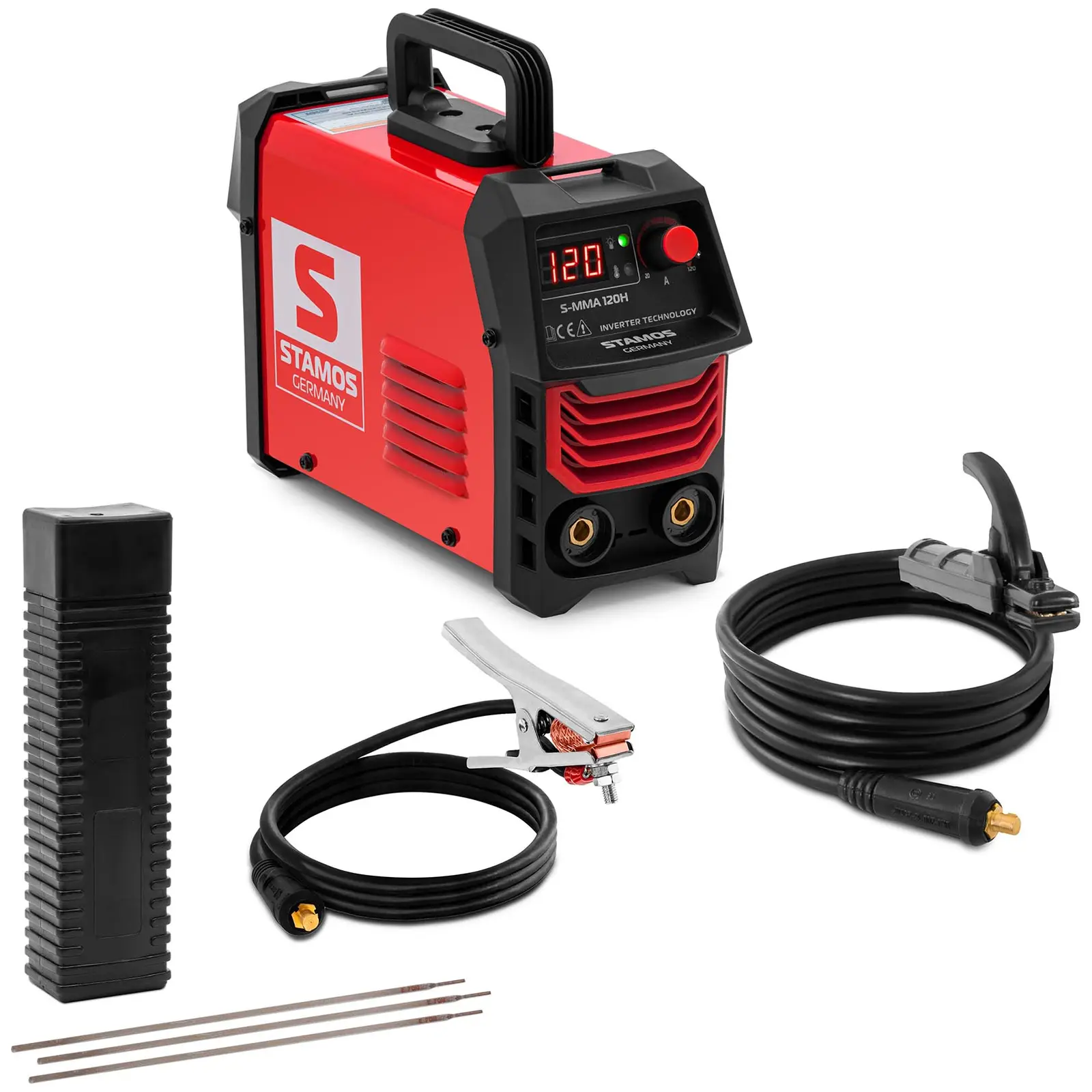

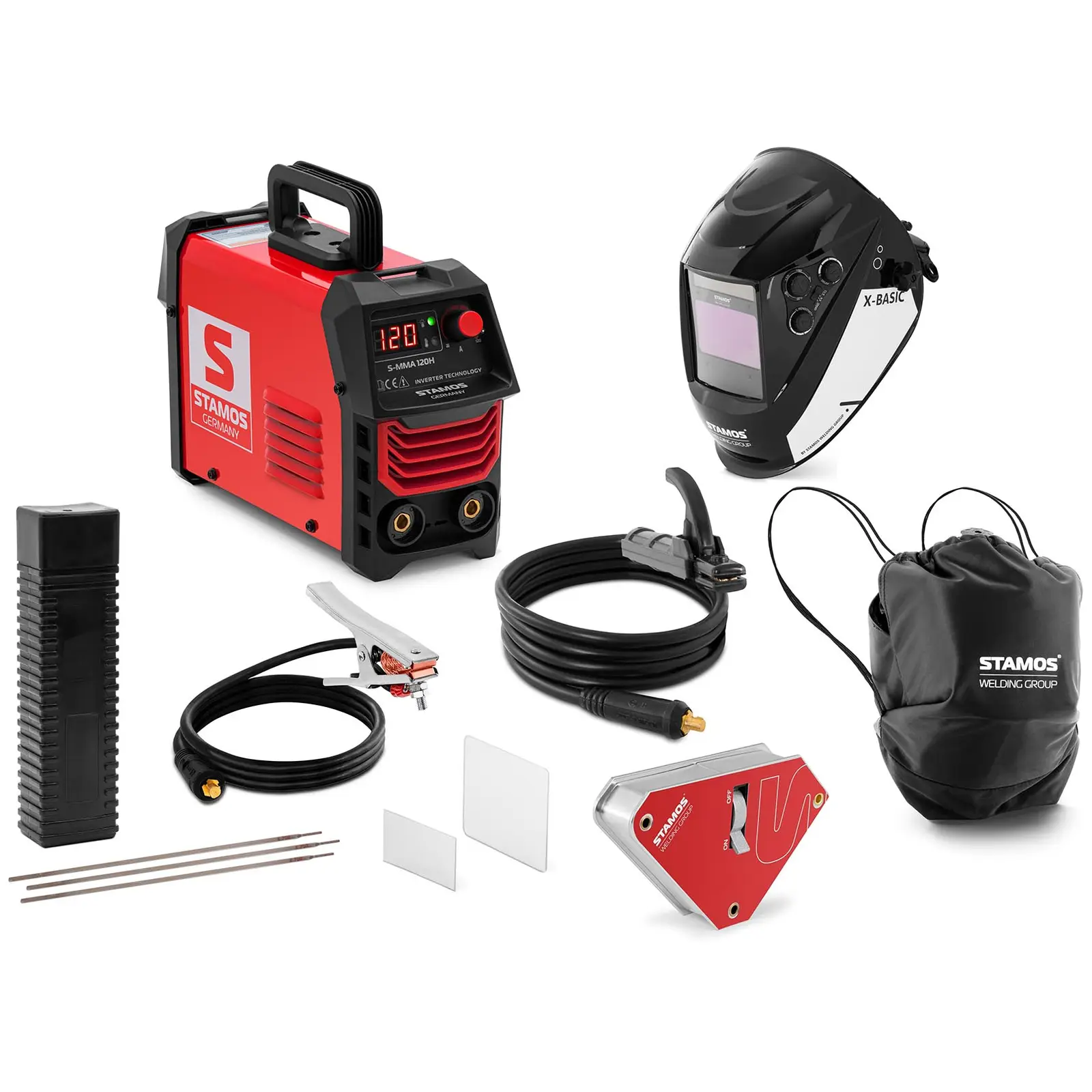

Zestaw spawalniczy – spawarka MMA – 120 A – elektrody spawalnicze – Ø2.5 x 350 mm – 5 kg 579,00 zł
-
